雷达流量计

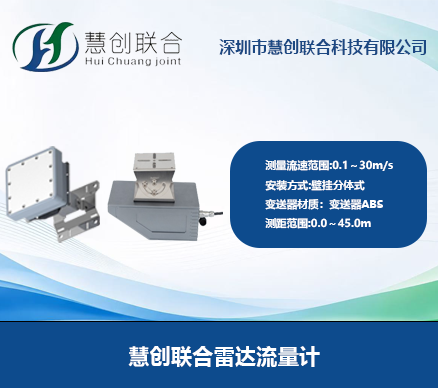

型号：HCLD-RF1000
HCLD-RF1000 系列雷达流量计计是一款针对明渠、天然河道等应用场景开发的非接触式紧凑型流速在线监测产品。产品采用24GHz平面微带雷达技术，并通过自有后端处理技术精确提取水流速度可实现水文、水利、农灌、给排水等领域的非接触式、无人自动监测。?雷达流量计主要由雷达流速计、雷达水位计组成，流速计用于采集流体表面流速，并经过模型计算得到过水断面平均流速，再结合水位计测得的水位以及断面信息算出过流断面面积，从而利用公式流量=平均流速×过流断面面积×修正系数得到流量，其中修正系数是根据实际测量环境得到的标准值进行计算得到。
一、技术参数（流量计）： 传感器：
型号 | HCLD-RF1000 |
| 测距传感器: | |
测量流速范围 | 0.1～30m/s |
| 测距波束角 | 10° |
准确度等级 | 流速的±1%FS（整机±2%） |
| 测距频率 | 26GHz，可选76～81GHz |
测距精度 | ±1mm |
| 工作温度 | -30～+60℃ |
变送器材质 | 变送器ABS |
| 湿度范围 | 相对湿度0～95%无凝结 |
防护等级 | IP67,可选IP68 |
| 测量方式 | 雷达 |
安装方式 | 壁挂分体式 |
| 测速传感器： | |
供电电源 | 可选：DC9～36V、DC220V、 电池供电 |
| 传感器材质 | ABS |
测距范围 | 0.0～45.0m |
| 测量方式 | 雷达 |
天线样式 | 流速：14×32°，水位：11×11° |
| 测速波束角 | 12° |
通讯接口 | RS485 Modbus 可扩展：无线4G、NB、蓝牙等 |
| 测速频率 | 24GHz |
| 测速俯仰角 |
| ||
| 30 ～70° | |||
|
| |||
二、应用特点：
1、 一体式设计：产品集成了流速和水位雷达传感器，采集、数据存储、流量计算及外壳于一体，实现水位采集传输和流量计算，风速雨量可选；
2、非接触式测量：不受温湿度、压力、风或其他环境条件以及污水腐蚀、泥沙等影响；
3、多参数测量：适用于多种测量条件，可输出流速、水位、流量等测量数据；
4、盲区小，波长短，采用成熟的脉冲工作方式，发射功率极低，对人体和环境无害;
5、自带水位滤波算法：数据精确稳定，不受水面波动和漂浮物影响。
三、应用行业：
江河、水库闸口、地下水道管网，灌溉渠道、水电工程、提灌工程、引水工程、河道河流工程、水库等流量监测计量等行业。
