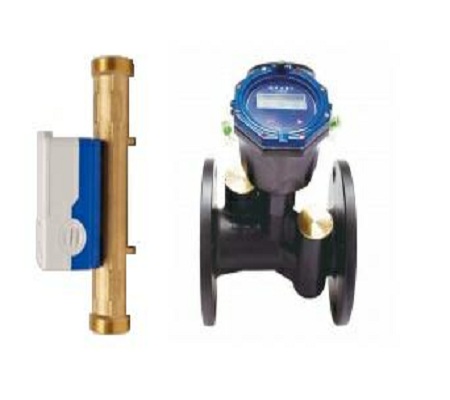

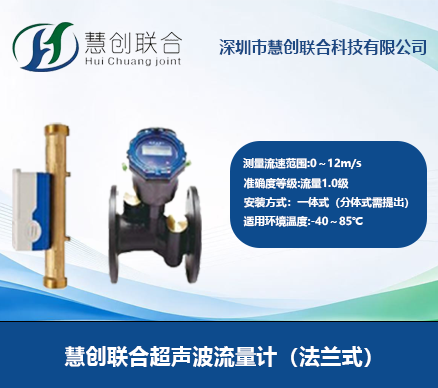

超声波流量计（法兰式）
一、技术参数
型号 | HCFM1000W-DNXXX-1A |
| 变送器: | |
测量流速范围 | 0～12m/s | 显示 | 2*16 LCD/4*16 LCD(可选） | |
准确度等级 | 流量1.0级 | 按键 | 磁轻触按键 | |
重复性 | 0.2% | 适用环境温度 | -40～85℃ | |
材质 | 变送器PC/铝/不锈钢精铸（可选）,传感器:铜（≤DN40）、铸钢(≥DN50)、不锈钢可选 | 湿度范围 | 相对湿度0～95%无凝结 | |
防护等级 | IP68 | 数据存储 | 日、月、年数据 | |
安装方式 | 一体式（分体式需提出） | 传感器： | ||
供电电源 | DC10～36V 兼容DC3.6V电池 | 压力等级GB | 1.6Mpa（2.0/2.5超出可定制） | |
管径选择 | DN15～DN500 | 安装方式 | 螺纹（≤DN40）\法兰(≥DN50)安装（标准单声道，多声道可选） | |
信号输出 | 脉冲 继电器 4～20mA（各选择一项） | 介质 | 温度范围：-20～150℃内的单一液体，浊度≤12000NTU(含气含杂量小于体积比的3%） | |
通讯接口 | RS485 Modbus 可扩展：无线4G、NB、LORA | 通讯线长度 | 1.5米（超出请提出） | |
流量范围：
公称直径DN(MM) | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | DN350 | DN400 | DN500 |
最大流量 Qmax（m³/h） | 30 | 50 | 80 | 120 | 200 | 300 | 500 | 800 | 1200 | 1600 | 2000 | 3500 |
最小流量 Qmin（m³/h） | 0.6 | 1 | 1.6 | 2.4 | 4 | 6 | 10 | 16 | 24 | 32 | 40 | 70 |
始动流量（m³/h） | 0.08 | 0.15 | 0.25 | 0.4 | 0.5 | 1 | 1.5 | 2.5 | 5 | 7 | 9 | 11 |
二、应用特点
1、分体/一体式设计，冷热计量，适合于水平、立式各种安装方式，表头与表体可拆，4个方向组装，读数方便
2、传感器自动除垢技术，不受铁锈水影响，不宜堵塞
3、LCD防UV闪烁处理，显示器工作温度范围宽-40~85°C
4、断电数据保护
5、流量量程比范围宽，可达到：流量计100:1；水表：250：1；能量计（冷热量表）100：1
6、满足国标：流量计：1级；水表：2级；能量（冷热量）：2级表准确度要求
7、故障自我诊断，智能提示
8、流量曲线修正功能，确保不同温度下全流量范围的流量精度
9、故障自诊断功能，空管报警功能，流量反向报警功能，带温度补偿功能（全量程）
10、软硬件滤波抗干扰功能
11、流动剖面敏感度等级：最高可达U0D0三、行业应用
三、行业应用
应用于水利水务、空调暖通、热力电力、冶金、石油化工、食品医药、电子/芯片等行业
