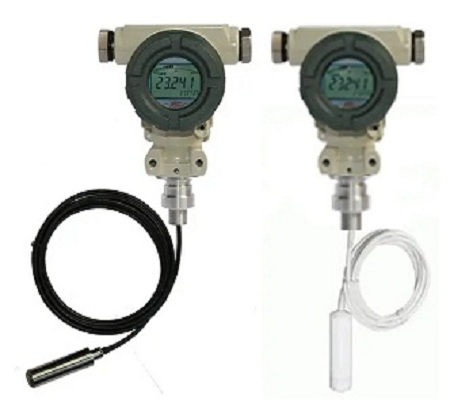

投入式液位计
型号：HCYW-JY
HCYW-JY 系列投入式液位计产品是一款采用高性能的扩散硅/陶瓷压阻式压力传感器作为测量元件，经过高可靠性的放大处理电路及精密温度补偿，将被测介质的表压或绝压转换为标准的电压或电流信号。本产品体积小巧，使用安装方便，直接投入水中即可测量出变送器末端到液面的液位高度。
一、技术参数
型号 | HCYW-JY-XXX-XX-DX-BX-WX-RX-NX |
| 变送器: | |
测量液位范围 | 0.00～10.0m～200H20 | 显示 | 2*8 LCD点阵字符显示 | |
准确度等级 | 0.25%FS（典型）、0.5%FS（最大） | 按键 | 3按键 | |
稳定性 | 0.25%FS（典型）、0.5%FS（最大） | 适用环境温度 | -20～80℃ | |
变送器材质 | 变送器-合金铝 | 湿度范围 | 相对湿度0～95%无凝结 | |
防护等级 | 变送器：IP65；传感器IP68 | 显示界面 | 液位+温度/压力 | |
安装方式 | 壁挂分体式/一体式 | 传感器： | ||
供电电源 | 15~36VDC（标定电压24VDC） | 传感器材质 | B1：不锈钢 B2：聚四氟（防腐型） | |
测量液位范围 | 010：0.00～010.0m XXX：0.00～200.0m(＞10米对应） | 测量方式 | 表压/绝压 | |
信号输出 | 00：无 01：4～20mA（二/三线制） 02：（0~10/20）mA 03：（0~5）V/（1~5）V/（0~10）V | 测量介质 | W0：水 W1：酸碱（＜80℃） | |
通讯接口 | D0：无 D1：RS485 Modbus 可扩展：无线GPRS/4G、NB、LORA | 膜片材质 | R1：316L不锈钢 R2：陶瓷 | |
安装连接方式 |
N1:标准 | |||
N2:法兰 | ||||
| ||||
二、应用特点
1、采用先进电路处理技术，性能稳定、高灵敏度；
2、多种量程，最大可测200m（水柱压力）；
3、采用316L不锈钢隔离膜片/进口陶瓷膜片，适用于多种测量介质；
4、配置灵活，根据需要可选择不同配置；
5、一体式、分体式可选；
6、反极性和过电压保护；
7、抗冲击、防雷击设计；
8、激光调阻温度补偿，零点、量程可现场调节；
9、过载及抗干扰能力强，性能稳定。
三、行业应用
工业现场液位测量与控制、城市供水及污水处理、石油、化工、电厂、水文监测、水库、大坝、水电建设等领域的液位的测量与控制。
